FSSMD – E30 1mm ventilatsiooni kandiline suitsutorustik
(kandiline suitsutoru 1mm E30 – europrofiil 30mm ühendusega)
Kirjeldus
FSSMD- E30 1mm kandilised torud ja toruosad toodetakse järgides standardit EN 1505:2001.
Suitsutorustiku toru valmistatakse kuumtsingitud lehtmetallist min paksusega 1,0 mm. Torude ja osade omavaheliseks ühendamiseks on tooted otstest varustatud E30 europrofiiliga (30mm).
Markeerimine, tolerantsid ja mõõdud
Ventilatsioonitoru ja fassoonosade nimimõõdud on detailide sisemõõdud millimeetrites.
Detailide standardmõõdud on näidatud tabelis 2.
Tabel 1. Mõõtude tolerantsid
- Detailide mõõdud on millimeetrites
- Pikkuse tähis on l
- Raadiuse tähis on r
- Nurga suurus kraadides
- Materjali paksuse tähis on t
Tabel 2. Standardmõõdud
Markeerimine
Kõik FSSMD – E30 1mm detailid märgistatakse tähise ja mõõtudega.
FSSMD – E30 1mm toru
(kandiline suitsutoru 1mm E30 – europrofiil 30mm)
Profileeritud kuumtsingitud lehtmetallist sirge ventilatsiooni-kanal. Standardpikkused on 1250 ja 2000mm. Toru on kanaliühenduseks otstest varustatud 30mm europrofiiliga.
Profileeritud torud tugevdatakse varrastega D10 ja nurga-tugevdustega (standardina):
| Pikkus L mm | Laius, Kõrgus | Tugevdusvarraste arv |
|---|---|---|
| L= 1250 | 800 ≤ a, b ≤ 1200 | 1 tugevdusvarras |
| L= 2000 | 600 < a, b < 800 | 1 tugevdusvarras |
| L= 2000 | 800 ≤ a, b ≤ 1200 | 1 tugevdusvarrast |
Toru markeerimine
| FSSMD – E30 1mm 800×400-2000 |
|---|
| Laius x kõrgus: a x b |
| Pikkus: L |
FSSMD – E30 põlv 1mm
(Põlv E30 – europrofiil 30mm)
Ümara väliskaarega põlv. Kanaliühenduseks on põlv otstest varustatud 30mm europrofiiliga.
Kui põlve külg on pikem kui 600mm on see tugevdatud suunajatega. Kui põlve nurk on ≤ 45°, suunajat ei ole.
| Mõõt a mm | Suunajate kogus | Suunajate vaheline kaugus (mm) | ||
|---|---|---|---|---|
| a1 | a2 | a3 | ||
| >600 ≤ 900 | 1 | a/3 | – | – |
| >900≤ 1200 | 2 | a/4 | a/2 | – |
| >1200 | 3 | |||
Põlve markeerimine
| FSSMB – E30 1mm 400×600-90 |
|---|
| Pöörav külg x laius (a x b) |
| Nurga kraad (90°) |
| FSSMB – E30 1mm 400×600-45 |
|---|
| Pöörav külg x laius (a x b x c) |
| Nurga kraad (45°) |
FSSMSB- E30 nihe 1mm
(Nihe E30 – europrofiil 30mm)
Nihke markeerimine
| FSSMSB-E30 1mm 400×600-200-650 |
|---|
| Pöörav külg x laius (a x b) |
| Nihke pikkus (s) |
| Pikkus (l) |
Tehnilised andmed
Eesmärk: ventilatsioonitorude vertikaalne ja/või horisontaalne liigutamine. Soovitame eelistada tabelis antud mõõte. Suhted mõõtude kõrguse a, nihkes ja pikkuse l vahel on olulised. Kui langus on liiga järsk, siis see võib piirata õhuvoogude liikumist.
Pikkus sõltub nihke suurusest.
Kanaliühenduseks on nihke otstes 30mm europrofiil.
| Pöörav külg a | b | Nihe s | L |
|---|---|---|---|
| 100 | 50, 100 | 300 | |
| 150 | 50, 100, 150 | 350 | |
| 200 | 50, 100 | 300 | |
| 150, 200 | 400 | ||
| 300 | 50, 100 | 400 | |
| 150, 200, 250, 300 | 500 | ||
| 400 | 50, 100 | 400 | |
| 150, 200 | 500 | ||
| 250, 300, 350, 400 | 600 |
| Pöörav külg a | b | Nihe s | L |
|---|---|---|---|
| 500 | 50, 100, 150 | 500 | |
| 200, 250 | 600 | ||
| 300, 350, 400, 450, 500 | 700 | ||
| 600 | 50, 100, 150 | 500 | |
| 200, 250 | 650 | ||
| 300, 350 | 700 | ||
| 400, 450, 500, 550, 600 | 800 | ||
| 800 | 500 | ||
| 50, 100 | |||
| 150 | 600 | ||
| 200, 250 | 700 | ||
| 300, 350 | 800 | ||
| 400, 450, 500 | 900 | ||
| 600, 700 | 1100 | ||
| 1000 | 50, 100 | 550 | |
| 150, 200 | 700 | ||
| 250, 300 | 850 | ||
| 350, 400, 450, 500 | 1000 | ||
| 600, 700, 800, 900 | 1200 |
FSSMRC ja FSSMRR üleminekud E30 1mm
(üleminek E30 – europrofiil 30mm)
Ülemineku markeerimine
| FSSMRR – E30 1mm 400×300/300×150 |
|---|
| Laius x kõrgus (a x b) |
| Laius x kõrgus (c x d) |
| Tüüp (number, vaade c x d poolt) |
Eesmärk: erinevas mõõdus olevate kanalite ühendamiseks
Kui a ja b < 800, siis l = 300 mm
Kui a või b ≥ 800, siis l = 500 mm
Kanaliühenduseks on detailide otstes E30 europrofiil (30 mm).
Ülemineku markeerimine
| FSSMRC – E30 1mm 600×500/400 |
|---|
| Laius x kõrgus (a x b) |
| Läbimõõt (d1) |
| Tüüp (number, vaade d1 poolt) |
Eesmärk: erinevas mõõdus olevate kanalite ühendamiseks
Kui a ja b < 800, siis l = 300 mm
Kui a või b ≥ 800, siis l = 500 mm
Kanaliühenduseks on ülemineku kandilise poole otsas E30 europrofiil (30 mm).
FSSMCC ja FSSMCR sadulad E30 1mm
(sadul E30 – europrofiil 30mm)
FSSMCC – E30 1mm sadul ümmargusele kanalile
Sadula markeerimine
| FSSMCC – E30 1mm 500×200/315 |
|---|
| Laius x kõrgus (a x b) |
| Ümara toru läbimõõt (d) |
| Standard pikkus 125 mm |
FSSMCR – E30 1mm silesadul sirgele kanalile
Silesadula markeerimine
| FSSMCC – E30 1mm 500×200/315 |
|---|
| Laius x kõrgus (a x b) |
| Standard pikkus 125 mm |
FSSMEC – E30 pime 1mm
(pime E30 – europrofiil 30mm)
Pimeda markeerimine
| FSSMCC – E30 1mm 500×200/315 |
|---|
| Laius x kõrgus (a x b) |
| Standard pikkus 30 mm |
Tehnilised andmed
Kanaliühenduseks on pime varustatud otstest 30 mm europrofiiliga
Eesmärk: kasutatakse kanalite sulgemiseks.
FSSMD – E30 1mm ventilatsiooni kandilise torustiku paigaldus- ja hooldusjuhend
(kandiline suitsutoru 1mm E30 – europrofiil 30mm)
Kirjeldus
FSSMD on ventilatsioonisüsteemi suitsutorude ja fassoonosade tootegrupp.
Seda kasutatakse suitsugaaside ja kuumuse suunamiseks hoonest välja, ühe tulesektsiooni piires.
FSSMD ventilatsiooni kandiline torustik vastab standardi EN 12101-7 nõuetele.
FSSMD ventilatsiooni torustiku kandilised torud ja toruosad toodetakse vastavalt standardile EN 1505:2001.
Suitsutorustiku toru ning fassoonosad on valmistatud kuumtsingitud lehtmetallist min paksusega 1,0mm.
Kanaliühenduseks on detailide otstes E30 europrofiil (30 mm).
Paigaldamisel tuleb järgida kehtivaid standardeid ning kohalike ja riiklike eeskirju.
1. Ettevalmistustööd
- Ladustage objektil detailid selliselt, et need ei saaks ilmastikuoludest kahjustatud.
- Veenduge, et torud ja teised osad ei oleks väändunud või muljutud ning äärikute ühenduskohad oleksid terved.
- Kahjustada saanud detaile mitte kasutada!
- Torustiku kokkupanekul ja paigaldamisel jälgige paigaldusjuhendit.
- Ladustage objektil detailid selliselt, et need ei saaks ilmastikuoludest kahjustatud.
- Veenduge, et torud ja teised osad ei oleks väändunud või muljutud ning äärikute ühenduskohad oleksid terved.
- Kahjustada saanud detaile mitte kasutada!
- Torustiku kokkupanekul ja paigaldamisel jälgige paigaldusjuhendit.
2. Detailide ühendamine
Ühendamine poltide ja kinnitusklambritega.

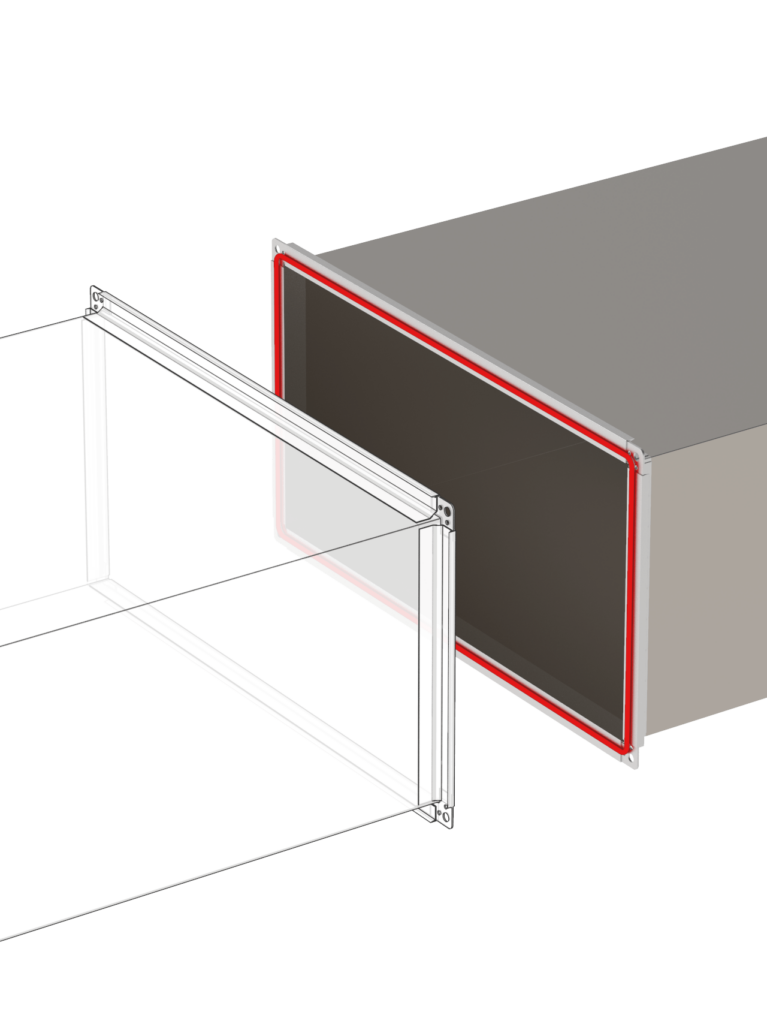

2.1 Ühendusprofiili sisemise serva äärde tuleb vajaliku tiheduse saavutamiseks kogu perimeetri ulatuses kanda kuumuskindlat tihendusmassi (firestop acrylic sealant). NB! Tihenda nurgad eriti hoolikalt!

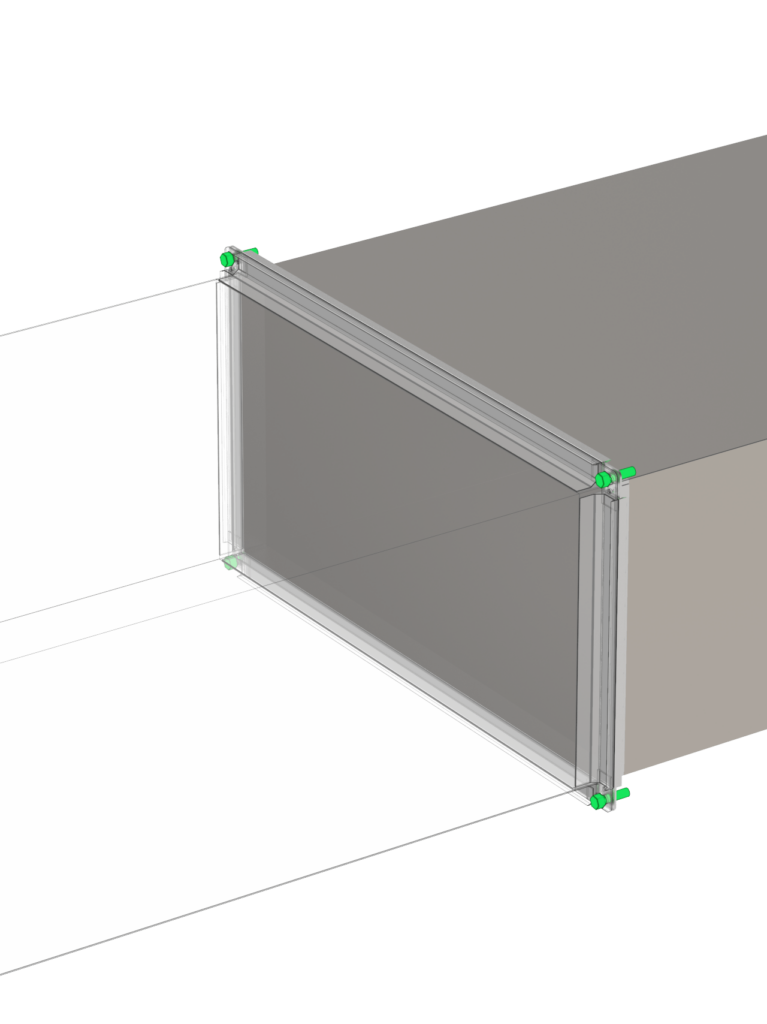

2.2 Asetage kanalidetailide ühendusprofiilid omavahel kokku, seejärel kinnitada neljast profiilinurkast M10 poldi ja mutriga.
2.3 Seejärel paigaldage E30 profiili klamber profiili serva ja kinnitage poldi abil. Poldi liigne pingutamine võib profiili või klambrit deformeerida. Õhutiheduse saavutamiseks võib maksimaalne klambrite omavaheline kaugus olla 250mm. NB! Ühel küljel peab olema vähemalt üks klamber!
3. Õhukanalite paigaldamine
Ventilatsioonikanalli riputuskinnitused peavad suutma kanda õhukanaleid, selle isolatsiooni, ning teisi lisakoormusi. Lisaks koormusi, mis tekivad hooldus-, remondi- ja paigaldustööde ajal.
Kasutage terasest valmistatud riputeid, M8 keermevardaid, U-Raud 30x30x2mm paigaldusrelssi, mutreid ning seibe.
Riputuskinnitused paigaldage maksimaalselt 500mm kaugusele mõlemast toru otsast, kuid mitte kaugemale liitekohast kui 500mm!
Kahe kinnitus koha vahel võib olla ainult üks toruühendus koht.
Vertikaalne paigaldus
Ventilatsioonikanalli verikaalse paigalduse korral tuleb arvestada süsteemi kaalu, ehitustingimusi, riputusvõimalusi, korrosiooni- ning tulepüsivusnõudeid. Seina kahe kinnituspunkti vaheline kaugus ei tohiks ületada 1500mm.
Iga kinnituspunkti puhul kasuta toega konsoolkandurit, L-Rauda, kinnitusnurgikut ning minimaalselt M8 polte, seibe ja mutreid.
Hooldus
Ventilatsiooni õhukanaleid puhastatakse tolmust ja neisse ladestunud jääkidest regulaarselt objekti valdaja poolt kehtestatud tähtaegadel ja vastavalt tuleohutusnõuetele.
Ventilatsiooni torustiku puhastamiseks peavad olema kanalid varustatud puhastusluukidega. Puhastusluugid peavad olema paigaldatud torustikule nii, et puhastustöid saab teha turvaliselt ja hõlpsalt.
