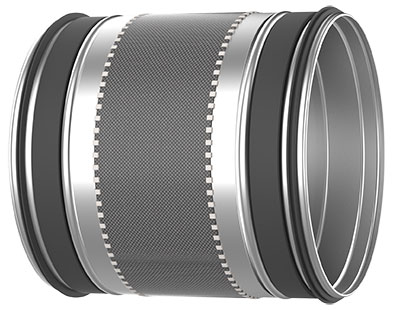

Suitsutorustiku kompensaator FSRDC
FSRDC kuulub suitsutorustiku toodete hulka. See on mõeldud paigaldamiseks torustikku, mille kaudu juhitakse suitsu ja kuumust välja.
Kompensaator aitab vältida torude kahjustusi, mis võivad tekkida torude pikisuunalisest paisumisest kuumuse tõttu.
Maksimaalne lubatud torumõõt suitsutorustiku paigaldamisel on Ø 1000 mm.
- testitud 600°C juures 120 minutit
- CE – vastavusmärgis
- ühe tuletõkkesektsiooni piires
- tihedusklass C

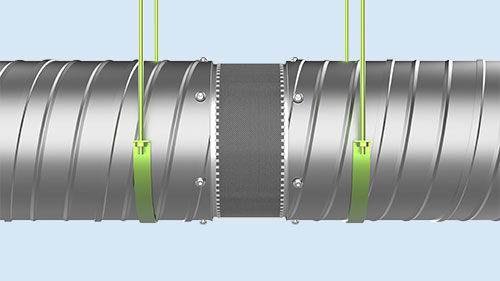

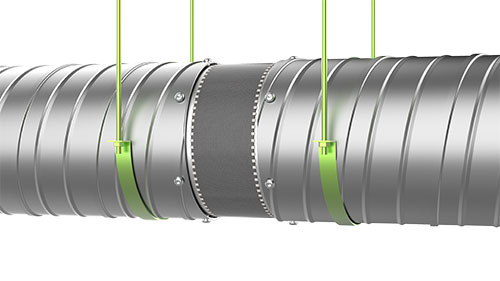

Ümara suitsutorustiku kompensaatori paigaldus

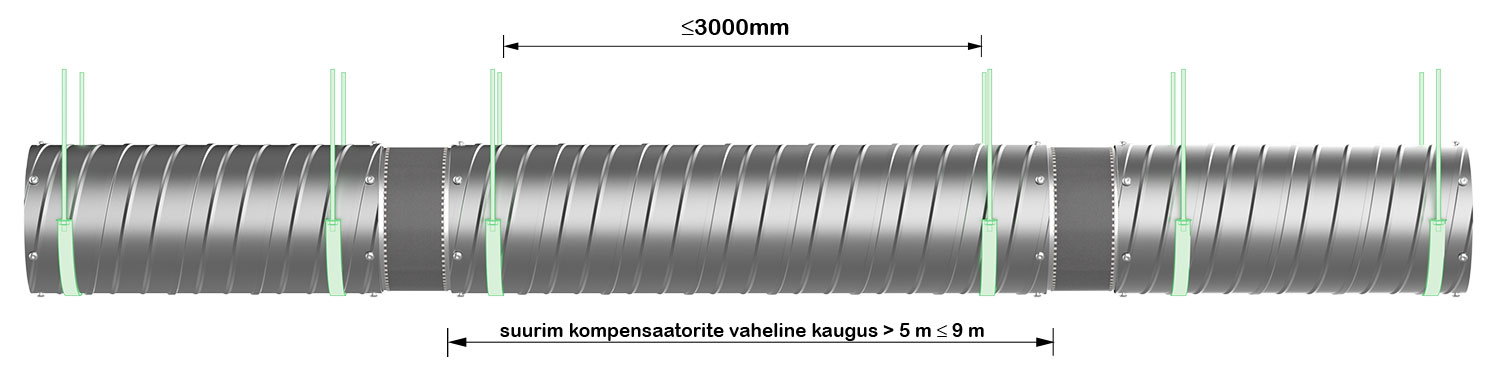

Riputite kaugus toruliite otsast maksimaalselt 500 mm ja riputitevaheline kaugus maksimaalselt 1500 mm.
- Kui liini pikkus on > 5 m ≤ 9 m kasuta suitsutoru kompensaatorit toru joonpaisumise kompenseerimiseks (kaitseb torustikku pikipaisumise ja külgliikumise eest).
- Lükka detail torusse kuni ühendusrandini.
- Kõik liited tuleb kinnitada pimeneetidega vastavalt tabelile (vt Tabel 1).
- Neetide vahed peavad olema ühtlased ja kaugused vastama tabelile.
- Pärast puurimist eemalda metallipuru.
- Paigalda needid nii, et kummitihend ei saaks vigastada. Paigalda needid üksteise vastaspoolele (90°).
- Jälgi, et ühenduse läbimõõdu tolerants oleks ühtlane kogu ringi ulatuses.
- Toru või osa eemaldamiseks keerata ja tõmmata üheaegselt – nii tuleb detail kergemini lahti.

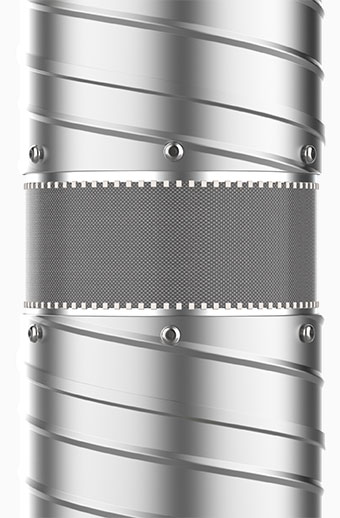

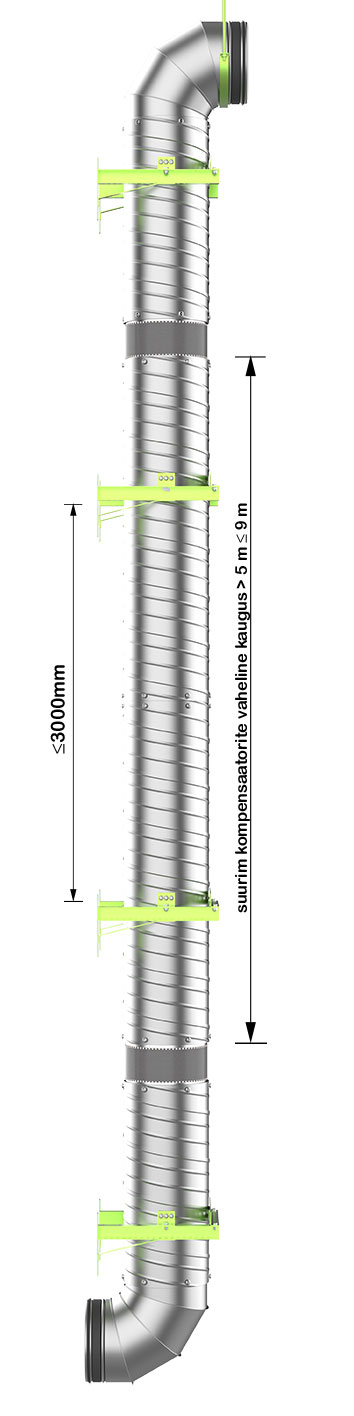

Ümar suitsutoru vertikaalne paigaldus

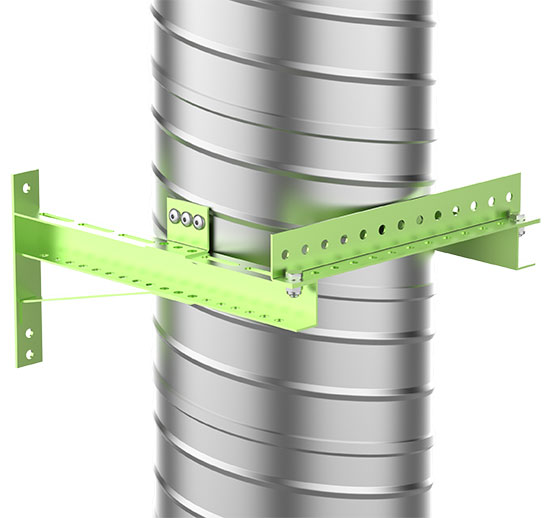

Vertikaalne kandur ilma poldita
Vahepealsete seinakonsoolide külge toru ei fikseerita – nurgikud toetuvad vabalt kanduritele, tagades vajadusel torustiku pikipaisumise ja liikumise (lahtine tugi).

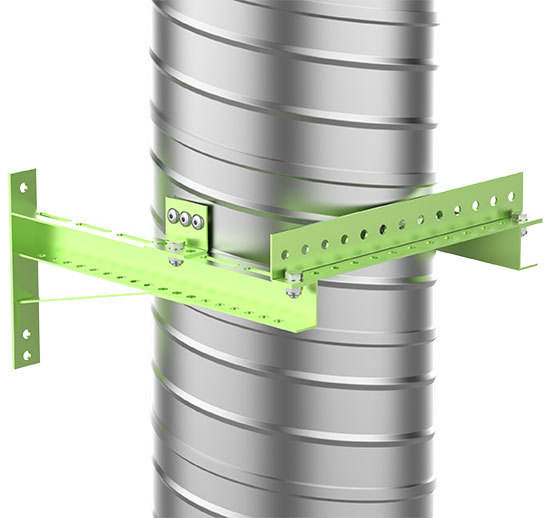

Vertikaalne kandur poldiga
Torustik fikseeritakse kinnitusnurgikuga kõige alumises toetuspunktis ning igale kompensaatorile järgnevas toetuspunktis. Nendes kohtades kinnitatakse toru lisaks ka konsoolide külge (fikseeritud tugi).
Neetide kogus ja kinnituskaugus
| Toru läbimõõt | Neetide arv | K max, mm |
|---|---|---|
| 100–200 | 3 | 12 |
| 250 | 3 | 15 |
| 315–400 | 4 | 15 |
| 500 | 4 | 30 |
| 630 | 8 | 30 |
| 800 | 8 | 40 |
| 1000 | 8 | 45 |
- Lihte ja kiire paigaldus
- Rõhukindlus kuni ±15 000 Pa
- Suitsueemaldus 120 minutit temperatuuril 600 °C
- Kaitseb torustikku pikipaisumise ja külgliikumise eest
Sertifikaat
Sertifikaat
- Tulekindluse testimine vastavalt standardile EN 1366-9
- CE-märgistus vastavalt standardile EN 12101-7
- Toode vastab direktiivile 89/106/EMÜ ja on kooskõlas ühtlustatud Euroopa standardiga UNI EN 12101-7:2011 (avaldatud Euroopa Liidu Teatajas C 246, 24. august 2011).
Klassifikatsioon vastavalt standardile UNI EN 13501-4:
E600 S 120 (ho/ve) 1500 Single, mis tähendab järgmist:
- E600 – säilitab terviklikkuse kuni temperatuurini 600 °C
- S – väikese lekkekogusega (õhukadu < 5 m³/h·m²)
- 120 – tulekindlus kuni 120 minutit
- ho/ve – sobib paigaldamiseks nii horisontaalselt kui vertikaalselt
- 1500 – töörõhk vahemikus –1500 Pa kuni +500 Pa
- Single – ühe sektsiooniga süsteem
